Moduł wyświetlania 6 pin ESP32 5V Pojemne ekrany dotykowe 500mA 8M PSRAM LVGL

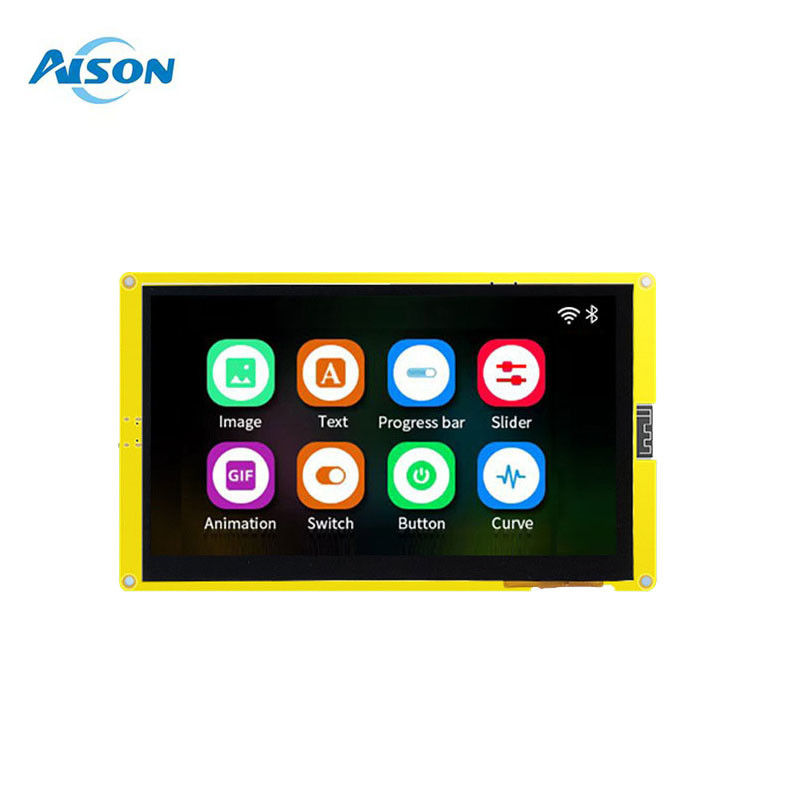

7.0 cali ESP32-8048S070C Moduł ekranu LCD 800*480 Port seryjny wyświetlacz 2,4 GHz Wi-Fi Bluetooth 16MB SPI Flash i 8MB PSRAM

1,Przegląd

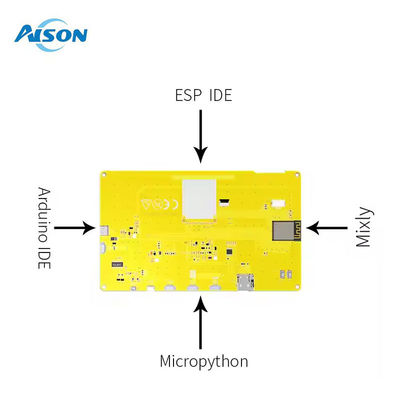

ESP32-8048S070C to płyta rozwojowa dla ekranu dotykowego wizualnego, wyposażona w oprogramowanie firmware platformy GUI opracowane niezależnie,wspieranie graficznego programowania przeciągania i upuszczania, aby pomóc użytkownikom w zakończeniu opracowania dostosowanej platformy sterowaniaGłówny kontroler deski rozwojowej ESP32-8048S070C przyjmuje moduł ESP32-S3-WROOM-1, ten moduł jest ogólnego przeznaczenia Wi-Fi + Bt + ble moduł MCU, 16MB SPI flash i 8MB PSRAM są skonfigurowane w.ESP32-8048S070C płyta rozwojowa może również rozwijać i debugować funkcje, takie jak przyciski, głos i kamerę poprzez interfejsy rozszerzenia po obu stronach, znacznie skrócić cykl rozwoju użytkowników.

2Następujące zasoby sprzętu

1) Moduł ESP32-S3-WROOM-1

ESP32-S3-WROOM-1 to moduł Wi-Fi + Bt + ble MCU do wszystkich rodzajów zastosowań.Można go stosować w sieciach czujników o niskiej mocy i wymagających zastosowaniach, na przykład kodowanie głosu, strumieniowanie audio i dekodowanie MP3. Parametry tego ESP32-S3-WROOM-1 to:8Mbyte PSRAM + 16Mbyte Flash.

2) Interfejs TP

Pojemnościowy interfejs dotykowy, interfejs I2C, 0,5 mm odległość, 6pin, typ flip down.

3) Interfejs wyświetlacza LCM7,0-calowy interfejs wyświetlacza LCM, interfejs SPI, 1,25mm spacjacja, Ten interfejs SPI jest podłączony do interfejsu sprzętowego HSPI esp32, częstotliwość zegara operacyjnego może
Wykorzystane parametry ekranu to: Rozmiar 7,0 cala; Gęstość pikseli-165PPI; Rozdzielczość: 800*RGB*480; Model ekranu:

Wymagania w zakresie ochrony środowiska

4) Zarządzanie energią

Dwa LDOS o mocy 3,3 V, jeden zasila płyta, drugi płyta rozszerzająca.Zasilanie jest oddzielone, aby zapobiec zakłóceniu przez deskę rozszerzającą zasilania esp32-S3, zapewnia stabilność esp32-S3.

5) Zewnętrzny interfejs zasilania

Zarezerwowany zewnętrzny interfejs zasilania (pozytywny i ujemny, jak pokazano na rysunku), zakres napięcia wejściowego 5v, maksymalny prąd obciążenia I > 2A.

6) Klucz RST

Naciśnij przycisk samorejestrowania, aby podłączyć go do szpilki EN ESP32-S3.

7) Interfejs typu C

Uniwersalny interfejs USB-C (interfejs typu C), jest używany do zasilania deski rozwojowej, komunikacji UART i pobierania oprogramowania układowego.Sprzęt obwodu pobierania implementuje kontrolę przepływu danych, więc pobieranie oprogramowania wspiera jedno kliknięcie automatycznego pobierania.

3"Władza nad instrukcjami"

1) Zasilanie

Niniejsza płyta rozwojowa obsługuje zasilacz USB typu C 5V i zarezerwowany interfejs wejścia zewnętrznego zasilania (jak pokazano na rysunku 3).

że napięcie wejściowe 5V nie jest mniejsze niż 1A, gdy nie są wstawione inne deski rozszerzające,a napięcie wejściowe 5V jest nie mniejsze niż 2A, gdy wprowadzone są inne deski rozszerzające (szczegółowe informacje można znaleźć w rzeczywistym zużyciu energii deski rozszerzającej)Uwaga: gdy zewnętrzne źródło zasilania jest dostarczane za pośrednictwem interfejsu zasilania rezerwowanego, zakres napięcia wejściowego zasilania wynosi 5V, a zaleca się, aby prąd obciążenia wynosił I> 2A.

2) Środki ostrożności

Proszę upewnić się, że kabla FPC ekranu TP i LCM zostały włożone do odpowiednich gniazdek FPC przed podłączeniem do deski rozwoju, w przeciwnym razie

4,Parametry elektryczne deski

Środowisko badania:

1Temperatura: temperatura pokojowa 25 °C

2Zasilanie: 5,0 V

Parametry badania:

1,Normalny prąd roboczy: 500mA ((Przeciętny prąd)

5/ Firmware się pali /

1) Krok pierwszy:

Połącz płytę ESP32-8048S070C z komputerem za pośrednictwem kabla danych USB-TypeC.oprogramowanie można automatycznie pobrać za pośrednictwem ESP32 Flash_Download_Tools.

2) Krok drugi:

Jak pokazano na rysunku 7-1 poniżej: Wybierz ścieżkę oprogramowania układowego do zapisania na 1. Adres jest zwykle 0X00. Po ustawieniu pamiętaj, aby zaznaczyć przednią stronę; Wybierz zegar systemowy na 40MHz w 2 lokalizacjach;Wybierz rozmiar Flash jako 128Mbit w 3 miejscach; Wybierz SPI MODE jako DIO w trybie 4 miejsc; Wybierz numer portu bieżącej płyty rozpoznawanej przez komputer w 5; Wybierz częstotliwość baudów w porcie seryjnym w 6 miejscach (im większa wartość, tym większa prędkość baudów).im szybszy tempo pobierania oprogramowania, a maksymalne wsparcie wynosi 1152000bps); po zakończeniu poprzedniej konfiguracji kliknij 7 aby rozpocząć zapalanie oprogramowania układowego.

3) Krok trzeci:

Po zakończeniu dwóch powyższych kroków naciśnij przycisk resetowania na tylnej stronie
Zarząd rozwoju zaczął uruchamiać oprogramowanie.
