Szczegóły Produktu:
|
| nazwisko: | Moduł LCD SPI 2,2 cala | Rozstrzygnięcie: | 320x240 |
|---|---|---|---|
| Rozmiar PCB modułu: | 40.10x67.20 (mm) | Obszar aktywny: | 33.84x45.12 (mm) |
| interfejs: | SPI 4-liniowy | Kąt widzenia: | 55/65/65/65 |
| Tryb wyświetlania: | TFT, zwykle biały | Temperatury pracy: | -20 do 70 stopni |
| Temperatury przechowywania: | -30 do 80 stopni |

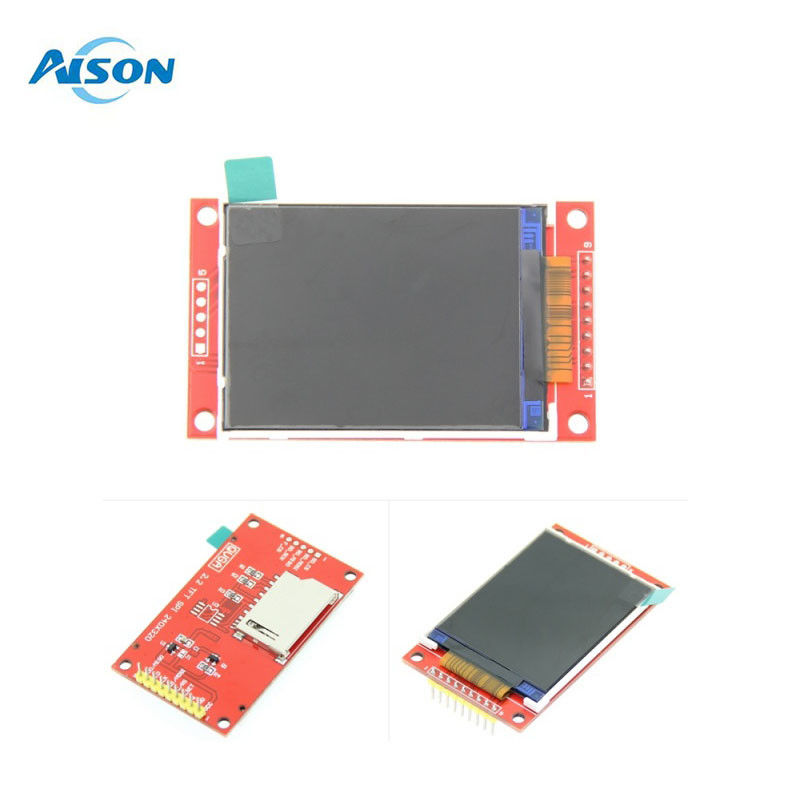

2.2 cala /2.4 cala /2.8 cala /3.2 cala /3.5 cala /4.0 cala SPI TFT LCD Moduł z płytą PCB
Opcje:
2.2 cali moduł SPI LCD bez dotyku;2.2 cali wyświetlacz modułu SPI z RTP
20,4-calowy moduł SPI LCD bez dotyku;2.4 cali wyświetlacz modułu SPI z RTP
2.8 cali moduł SPI LCD bez dotyku;2.8 cali wyświetlacz modułu SPI z RTP
3.2 cali moduł SPI LCD bez dotyku;3.2 cali wyświetlacz modułu SPI z RTP
30,5-calowy moduł SPI LCD bez dotyku;3.5 cali wyświetlacz modułu SPI z RTP
4Moduł LCD SPI o pojemności 0,0 cala bez dotyku;4.0 cali wyświetlacz modułu SPI z RTP
Ogólny opis
MSP2202 to moduł transmisyjnego typu a-Si TFT-LCD (amorficzny krzemowy tranzystor z cienką warstwą płynnych kryształów wyświetlających), który składa się z panelu TFT-LCD, jednostki oświetlenia tylnego obwodu sterownika,Rozmiar panelu to 2Moduł LCD TFT o wysokiej jakości obrazu a-Si. Dostępna jest funkcja wyświetlania częściowego ekranu. Dostępne są tryby uśpienia i gotowości do oszczędzania energii.
| Nazwa | Parametry |
| Wyświetlanie koloru | Kolor RGB 65K |
| SKU | MSP2202 |
| Wielkość ekranu | 2.2 ((calo) |
| Rodzaj | TFT |
| System sterowania | ILI9341 |
| Rozstrzygnięcie | 320*240 (piksel) |
| Interfejs modułu | 4-przewodowy interfejs SPI |
| Obszar aktywny (obszar AA) | 33.84x45.12 ((mm) |
| Rozmiar modułu PCB | 40.10x67.20 ((mm) |
| Temperatura pracy | -20°C~60°C |
| Temperatura przechowywania | -30°C~70°C |
| napięcie mocy VCC | 3.3V~5V |
| Napięcie w porcie logicznym IO | 3.3V (TTL) |
| Zużycie energii | TBD |
| Waga brutto ((Zawierająca opakowanie) | 22 (g) |

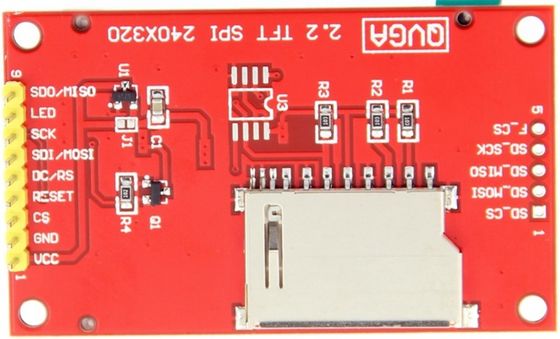

| Liczba | Etykieta pin | Opis |
| 1 | Wpływ | 5V/3,3V wejścia mocy |
| 2 | GND | Powierzchnia |
| 3 | CS | Sygnał wybierania chipa LCD, włączenie niskiego poziomu |
| 4 | Zresetowanie | Sygnał resetu LCD, reset niskiego poziomu |
| 5 | DC/RS | wysoki poziom: rejestr, niski poziom: dane |
| 6 | SDI/MOSI | Sygnał zapisu danych na szlaku SPI |
| 7 | SCK | Sygnał zegara autobusu SPI |
| 8 | LED | jeśli nie jest kontrolowane, podłącz 3.3V zawsze jasne |
| 9 | SDO/MISO | SPI autobus odczytywać sygnał danych, jeśli nie trzeba do funkcji odczytu, nie można go podłączyć |
