Szczegóły Produktu:
|
| Pozycja: | Ekran dotykowy SPI 3,5 cala | Rozdzielczość wyświetlacza: | 480X320 |
|---|---|---|---|
| Rozmiar PCB: | 56.34x98 mm | Aktywny obszar LCD: | 48,96 x 73,44 mm |
| Interfejs LCD: | SPI 4-liniowy | Kąt widzenia: | 55/65/65/65 |
| Typ wyświetlacza: | TFT, zwykle biały | Temperatury pracy: | -20 do 70 stopni |

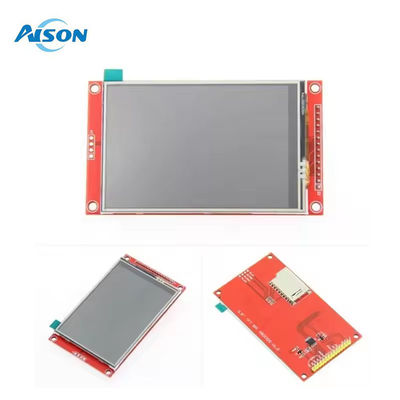

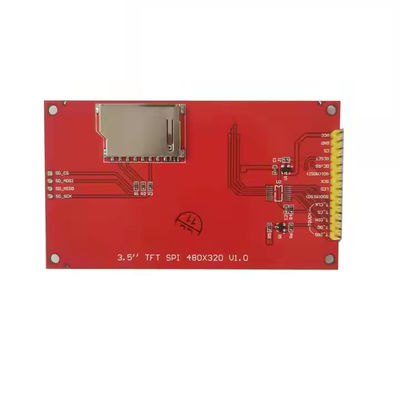

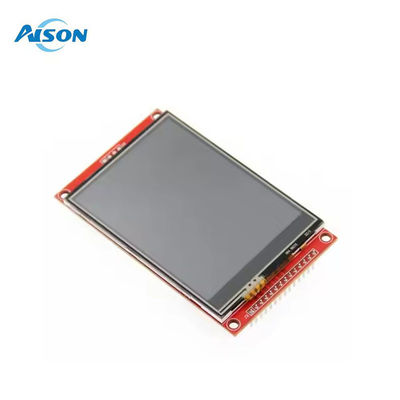

3.5 cali 480x320 SPI wyświetlacz TFT ILI9488 sterownik 4-przewodowy SPI rezystywny moduł ekranu dotykowego
Opcje:
2.2 cali moduł SPI LCD bez dotyku;2.2 cali wyświetlacz modułu SPI z RTP
20,4-calowy moduł SPI LCD bez dotyku;2.4 cali wyświetlacz modułu SPI z RTP
2.8 cali moduł SPI LCD bez dotyku;2.8 cali wyświetlacz modułu SPI z RTP
3.2 cali moduł SPI LCD bez dotyku;3.2 cali wyświetlacz modułu SPI z RTP
30,5-calowy moduł SPI LCD bez dotyku;3.5 cali wyświetlacz modułu SPI z RTP
4Moduł LCD SPI o pojemności 0,0 cala bez dotyku;4.0 cali wyświetlacz modułu SPI z RTP
Cechy
• 3,5-calowy ekran kolorowy, obsługa 65K kolorowego wyświetlacza, wyświetlacz bogatych kolorów, rozdzielczość 480X320
• Wykorzystując pociąg seryjny SPI, wystarczy kilka IO, aby oświetlić wyświetlacz
• Łatwe rozszerzenie eksperymentu przy użyciu gniazda do kart SD
• Zapewnij bogaty przykład programu
• Standardy procesów wojskowych, długoterminowa stabilność pracy
• Zapewnienie wsparcia technicznego kierowcy
| Nazwa | Parametry |
| Wyświetlanie koloru | Kolor RGB 65K |
| SKU | posiada ekran dotykowy: MSP3520 |
| nie posiada ekranu dotykowego: MSP3521 | |
| Wielkość ekranu | 3.5 ((calo) |
| Rodzaj | TFT |
| System sterowania | ILI9488 |
| Rozstrzygnięcie | 480*320 (piksel) |
| Interfejs modułu | 4-przewodowy interfejs SPI |
| Obszar aktywny (obszar AA) | 48.96x73.44 ((mm) |
| Rozmiar modułu PCB | 56.34x98 ((mm)) |
| Temperatura pracy | -20°C~70°C |
| Temperatura przechowywania | -30°C~80°C |
| napięcie mocy VCC | 3.3V~5V |
| Napięcie w porcie logicznym IO | 3.3V (TTL) |
| Zużycie energii | Około 90mA |
3.5 cali wyświetlacz SPI TFTDefinicja interfejsu
| Liczba | Etykieta pin | Opis |
| 1 | Wpływ | 5V/3,3V wejścia mocy |
| 2 | GND | Powierzchnia |
| 3 | CS | Sygnał wybierania chipa LCD, włączenie niskiego poziomu |
| 4 | Zresetowanie | Sygnał resetu LCD, reset niskiego poziomu |
| 5 | DC/RS | wysoki poziom: rejestr, niski poziom: dane |
| 6 | SDI ((MOSI) | Sygnał zapisu danych na szlaku SPI |
| 7 | SCK | Sygnał zegara autobusu SPI |
| 8 | LED | jeśli nie jest kontrolowane, podłącz 3.3V zawsze jasne |
| 9 | SDO ((MISO) | SPI autobus odczytywać sygnał danych, jeśli nie trzeba do funkcji odczytu, nie można go podłączyć |
| (Poniżej jest zasilanie linii sygnału dotykowego, jeśli nie trzeba dotykać funkcji lub sam moduł nie ma funkcji dotykowej, nie można ich podłączyć) | ||
| 10 | T_CLK | Dotknij sygnału zegara SPI |
| 11 | T_CS | Sygnał wybierania chipa ekranu dotykowego, włączenie niskiego poziomu |
| 12 | T_DIN | Wprowadzenie przycisku SPI dotykowego |
| 13 | T_DO | Wyjście przycisku SPI dotykowego |
| 14 | T_IRQ | sygnał przerwania ekranu dotykowego, niskim poziomem, gdy wykryto dotyk |
