Szczegóły Produktu:
|
| Nazwa wyświetlania: | Moduł LCD SPI TFT 3,5 cala | Rozstrzygnięcie: | 480X320 |
|---|---|---|---|
| Rozmiar PCB modułu: | 56.34x98 mm | Obszar aktywny: | 48,96 x 73,44 mm |
| interfejs: | SPI 4-liniowy | Kąt widzenia: | 55/65/65/65 |
| Tryb wyświetlania: | TFT, zwykle biały | Układ scalony sterownika: | ILI9488 |
| Panel dotykowy: | Bez Captoucha |

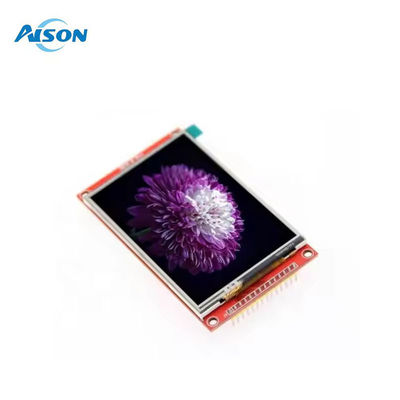

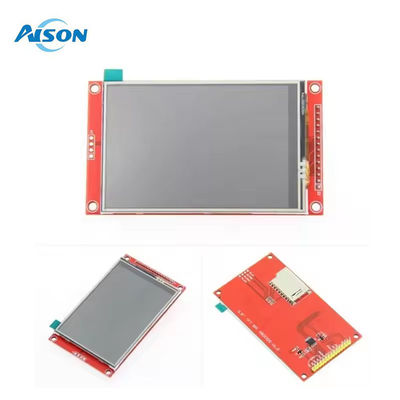

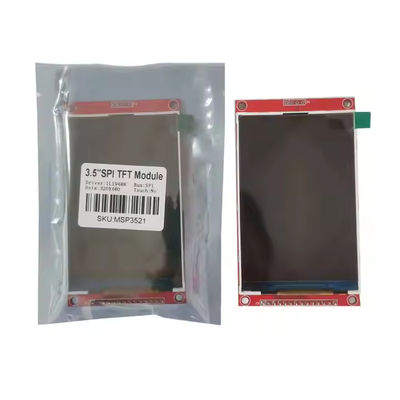

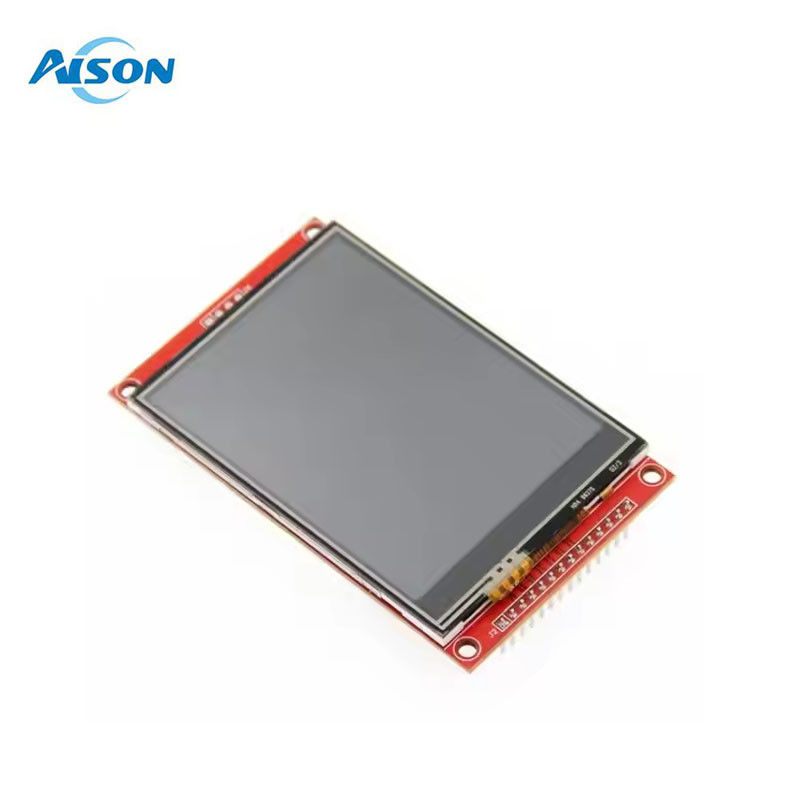

3.5 cali SPI TFT LCD Moduł z ILI9488 480x320 rozdzielczość
Opcje:
2.2 cali moduł SPI LCD bez dotyku;2.2 cali wyświetlacz modułu SPI z RTP
20,4-calowy moduł SPI LCD bez dotyku;2.4 cali wyświetlacz modułu SPI z RTP
2.8 cali moduł SPI LCD bez dotyku;2.8 cali wyświetlacz modułu SPI z RTP
3.2 cali moduł SPI LCD bez dotyku;3.2 cali wyświetlacz modułu SPI z RTP
30,5-calowy moduł SPI LCD bez dotyku;3.5 cali wyświetlacz modułu SPI z RTP
4Moduł LCD SPI o pojemności 0,0 cala bez dotyku;4.0 cali wyświetlacz modułu SPI z RTP
30,5-calowy LCD TFT z interfejsem SPI Specyfikacje:
◦ Kolor wyświetlacza: kolor RGB 65K
◦ Rozmiar ekranu: 3,5 cala
◦ Typ: TFT
◦ IC kierowcy: ILI9488
◦ Rozdzielczość: 480*320 (Pixel)
◦ Interfejs modułu: 4-przewodowy interfejs SPI
◦ Obszar aktywny (obszar AA): 48,96x73,44 mm
◦ Moduł PCB Wielkość: 56,34x98 ((mm))
◦ Temperatura pracy: -20°C~60°C
◦ Temperatura przechowywania: -30°C~70°C
◦ napięcie mocy VCC: 3,3 V~5 V
◦ Napięcie w porcie logicznym IO: 3.3V (TTL)
◦ Zużycie energii: TBD

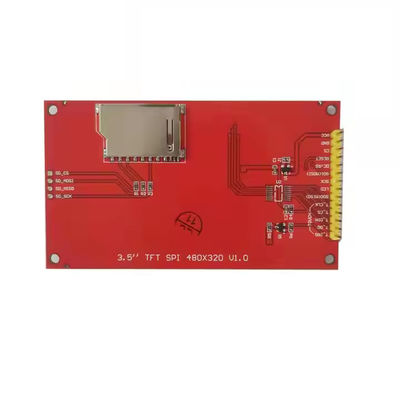

3.5Definicja interfejsu modułu SPI TFT
| Liczba | Etykieta pin | Opis |
| 1 | Wpływ | 5V/3,3V wejścia mocy |
| 2 | GND | Powierzchnia |
| 3 | CS | Sygnał wybierania chipa LCD, włączenie niskiego poziomu |
| 4 | Zresetowanie | Sygnał resetu LCD, reset niskiego poziomu |
| 5 | DC/RS | wysoki poziom: rejestr, niski poziom: dane |
| 6 | SDI ((MOSI) | Sygnał zapisu danych na szlaku SPI |
| 7 | SCK | Sygnał zegara autobusu SPI |
| 8 | LED | jeśli nie jest kontrolowane, podłącz 3.3V zawsze jasne |
| 9 | SDO ((MISO) | SPI autobus odczytywać sygnał danych, jeśli nie trzeba do funkcji odczytu, nie można go podłączyć |
| (Poniżej jest zasilanie linii sygnału dotykowego, jeśli nie trzeba dotykać funkcji lub sam moduł nie ma funkcji dotykowej, nie można ich podłączyć) | ||
| 10 | T_CLK | Dotknij sygnału zegara SPI |
| 11 | T_CS | Sygnał wybierania chipa ekranu dotykowego, włączenie niskiego poziomu |
| 12 | T_DIN | Wprowadzenie przycisku SPI dotykowego |
| 13 | T_DO | Wyjście przycisku SPI dotykowego |
| 14 | T_IRQ | sygnał przerwania ekranu dotykowego, niskim poziomem, gdy wykryto dotyk |
