Szczegóły Produktu:
|
| Model: | 2,8 cala SPI TFT MSP2806 | Rozstrzygnięcie: | 240X320 |
|---|---|---|---|
| Rozmiar PCB modułu: | 50,0x86.0 (mm) | Aktywny obszar LCD: | 43.2x57.6 (mm) |
| Interfejs LCD: | SPI 4-liniowy | Tryb wyświetlania: | Normalnie biały |
| Kontroler sterownika: | ILI9341 | Panel dotykowy: | bez dotyku |

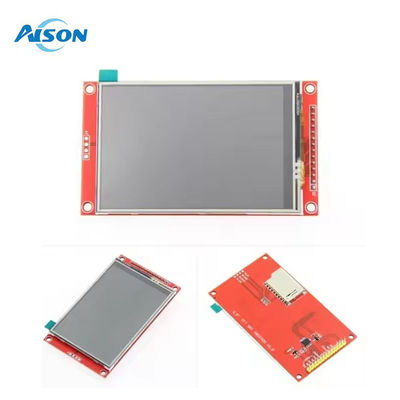

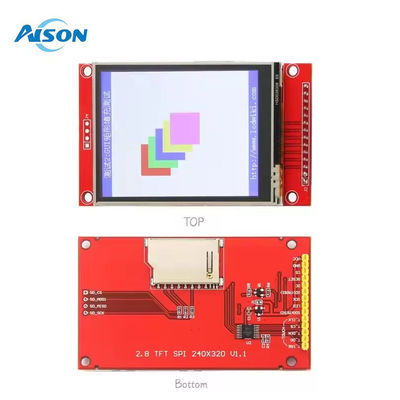

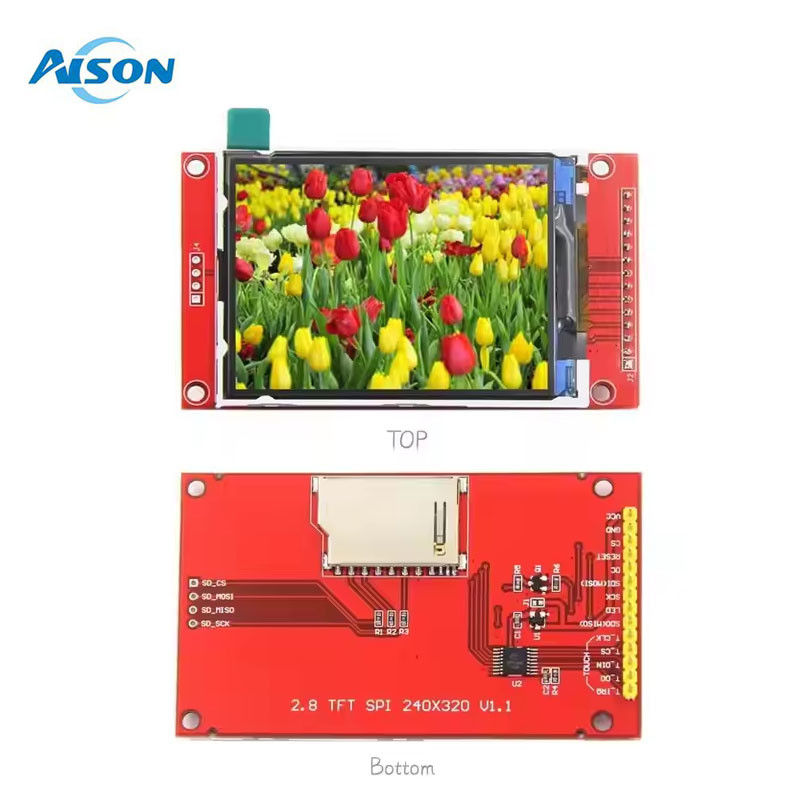

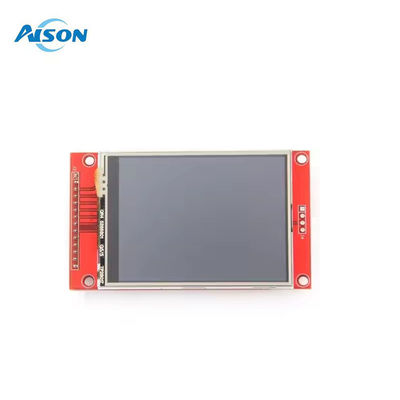

2.8 cali SPI TFT LCD Module 240*320 ILI9341 z płytą PCB
Opcje:
2.2 cali moduł SPI LCD bez dotyku;2.2 cali wyświetlacz modułu SPI z RTP
20,4-calowy moduł SPI LCD bez dotyku;2.4 cali wyświetlacz modułu SPI z RTP
2.8 cali moduł SPI LCD bez dotyku;2.8 cali wyświetlacz modułu SPI z RTP
3.2 cali moduł SPI LCD bez dotyku;3.2 cali wyświetlacz modułu SPI z RTP
30,5-calowy moduł SPI LCD bez dotyku;3.5 cali wyświetlacz modułu SPI z RTP
4Moduł LCD SPI o pojemności 0,0 cala bez dotyku;4.0 cali wyświetlacz modułu SPI z RTP
| Nazwa | Parametry |
| Wyświetlanie koloru | Kolor RGB 65K |
| SKU | posiadają ekran dotykowy: MSP2807 |
| nie posiada ekranu dotykowego: MSP2806 | |
| Wielkość ekranu | 2.8 ((calo) |
| Rodzaj | TFT |
| System sterowania | ILI9341 |
| Rozstrzygnięcie | 320*240 (piksel) |
| Interfejs modułu | 4-przewodowy interfejs SPI |
| Obszar aktywny (obszar AA) | 43.2x57.6 ((mm) |
| Rozmiar modułu PCB | 50.0x86.0 ((mm) |
| Temperatura pracy | -20°C~60°C |
| Temperatura przechowywania | -30°C~70°C |
| napięcie mocy VCC | 3.3V~5V |
| Napięcie w porcie logicznym IO | 3.3V (TTL) |
| Zużycie energii | TBD |
| Waga brutto ((Zawierająca opakowanie) | Bez dotyku: 34 g / z dotykiem: 43 g |
Definicja interfejsu
| Liczba | Etykieta pin | Opis |
| 1 | Wpływ | 5V/3,3V wejścia mocy |
| 2 | GND | Powierzchnia |
| 3 | CS | Sygnał wybierania chipa LCD, włączenie niskiego poziomu |
| 4 | Zresetowanie | Sygnał resetu LCD, reset niskiego poziomu |
| 5 | DC/RS | rejestr LCD / sygnał wyboru danych,
wysoki poziom: rejestr, niski poziom: dane |
| 6 | SDI ((MOSI) | Sygnał zapisu danych na szlaku SPI |
| 7 | SCK | Sygnał zegara autobusu SPI |
| 8 | LED | Kontrolowanie podświetlenia, oświetlenie wysokiego poziomu,
jeśli nie jest kontrolowane, podłącz 3.3V zawsze jasne |
| 9 | SDO ((MISO) | SPI autobus odczytywać sygnał danych, jeśli nie trzeba do funkcji odczytu, nie można go podłączyć |
| (Poniżej jest zasilanie linii sygnału dotykowego, jeśli nie trzeba dotykać funkcji lub sam moduł nie ma funkcji dotykowej, nie można ich podłączyć) | ||
| 10 | T_CLK | Dotknij sygnału zegara SPI |
| 11 | T_CS | Sygnał wybierania chipa ekranu dotykowego, włączenie niskiego poziomu |
| 12 | T_DIN | Wprowadzenie przycisku SPI dotykowego |
| 13 | T_DO | Wyjście przycisku SPI dotykowego |
| 14 | T_IRQ | Wyjście przycisku SPI dotykowego |
